B03 Die Ampel LED
Traffic Light Module
Einfache visuelle Ausgabe

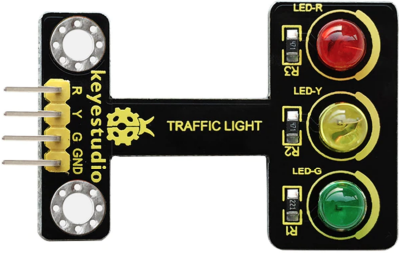

Der Name sagt es bereits: Das Grundprinzip einer Verkehrsampel. Auf dem Modul sind drei LEDs mit unterschiedlichen Farben verbaut. LEDs sind weit verbreitet und in vielen elektronischen Geräten als einfache Statusanzeige verbaut. Sie wandeln den elektrischen Strom in sichtbares Licht um. Das Modul kann im Modellbau oder in Spielzeugen eingebaut werden. Leider ist die Formgebung der Platine (Doppel-T) eher ungünstig, um deutsche Ampeln realistisch nachzubauen.
Spezifikationen
- Signalart: Digital
- Working Voltage: 3.3-5v
- Interface Type: Digital
- Pinabstand: 2.54mm
- LED Farbe: rot, gelb, grün
Im Grunde funktioniert die Ampel-LED nach dem gleichen Prinzip wie die RGB LED, mit dem Unterschied, dass die drei LEDs Rot, Gelb und Grün voneinander getrennt und nicht in einem Gehäuse verbaut sind.

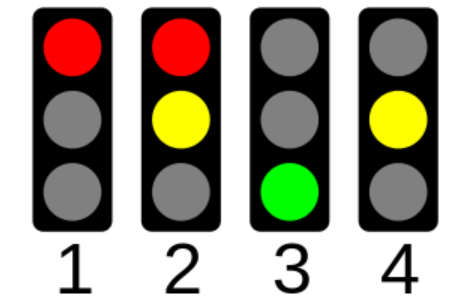

Der folgende Sketch simuliert die Phasen-Logik deutscher Verkehrsampeln:
Phase 1: die rote LED leuchtet,
Phase 2: dann schaltet sich die gelbe LED hinzu,
Phase 3: die rote und gelbe erlischt gleichzeitig und die grüne LED schaltet sich ein
Phase 4: zum Schluss leuchtet die gelbe LED.
Der Aufbau

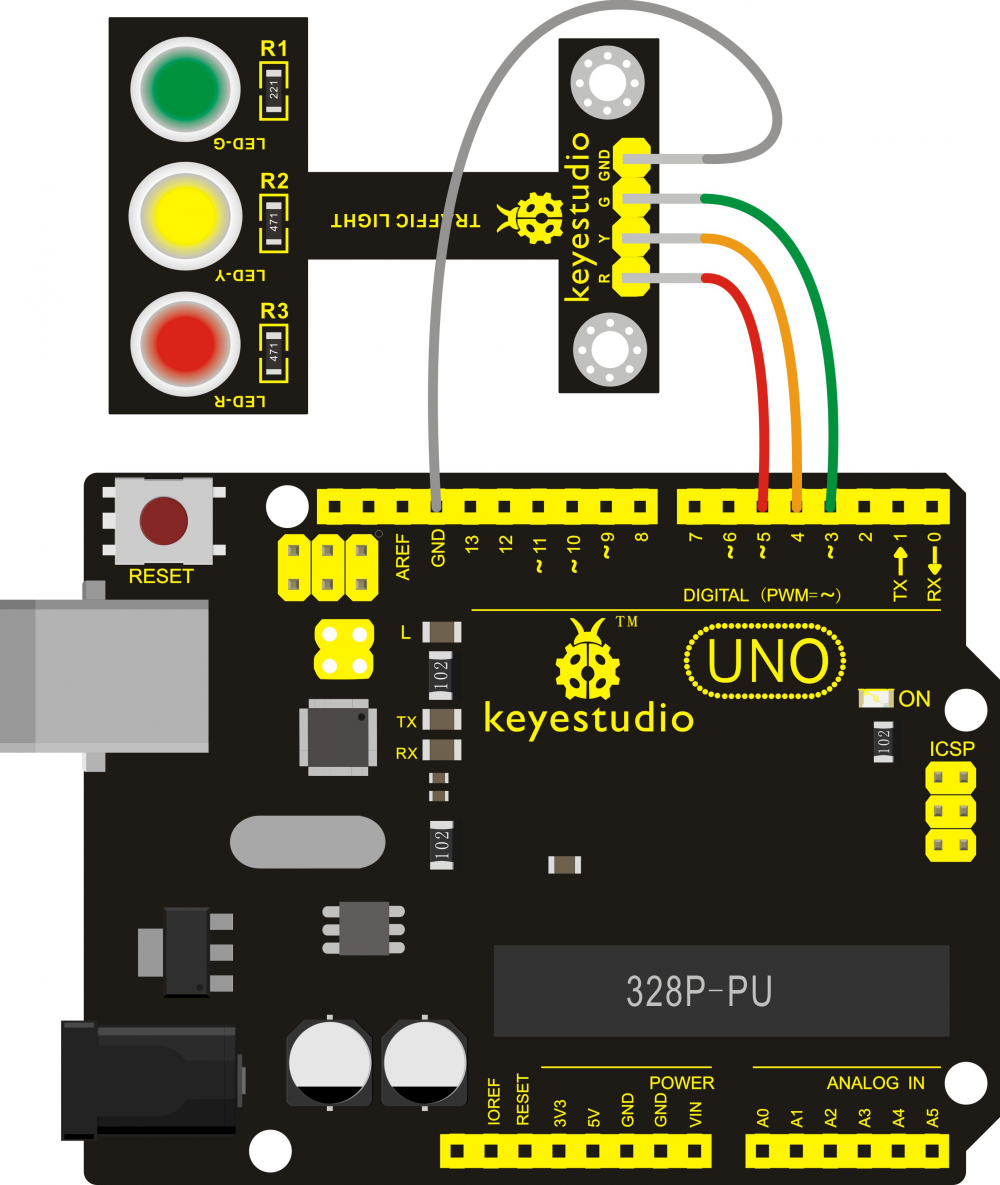

Verbinde dein Arduino mithilfe der Jumper Wire mit dem Modul:
Der minimal Sketch
Der Sketch läst die rote, grüne und blaue LED im halbsekundentakt nach der Reihe blinken. Dabei wird immer nur eine LED ein- und ausgeschaltet. Dieser Sketch ist in seinem Aufbau mit dem Code aus dem Kapitel für die weiße LED gleich - bis auf die Variablennamen und die Anzahl der LEDs . Siehe für nähere Erläuterungen des Sketches in B01 Die weiße LED nach. Kopiere den unteren Sketch, füge ihn in die Arduino IDE ein und lade ihn auf das Arduino-Board rauf.
/********************************************************
B03 Die Ampel LED
Der Minimal-Sketch
Mr Robot UXSD / www.mrrobotuxsd.com
*********************************************************/
int redPin = 5; //Pin-Nummer der roten LED
int greenPin = 3; //Pin-Nummer der grünen LED
int yellowPin = 4; //Pin-Nummer der gelben LED
void setup()
{
pinMode(redPin, OUTPUT); //den redPin als OUTPUT deklarieren
pinMode(yellowPin, OUTPUT); //den gelben als OUTPUT deklarieren
pinMode(greenPin, OUTPUT); //den greenPin als OUTPUT deklarieren
}
void loop()
{
//Phase 1 = die rote LED leuchtet
digitalWrite(redPin, HIGH); //schalte die rote LED ein
digitalWrite(yellowPin,LOW); //schalte die gelbe LED aus
digitalWrite(greenPin, LOW); //schalte die grüne LED aus
delay(3000); //Pause
//Phase 2 = dann schaltet sich die gelbe LED hinzu
digitalWrite(redPin, HIGH); //schalte die rote LED ein
digitalWrite(yellowPin,HIGH); //schalte die gelbe LED ein
digitalWrite(greenPin, LOW); //schalte die grüne LED aus
delay(1000); //Pause
//Phase 3: die rote und gelbe erlischt gleichzeitig
//und die grüne LED schaltet sich ein
digitalWrite(redPin, LOW); //schalte die rote LED aus
digitalWrite(yellowPin, LOW); //schalte die gelbe LED aus
digitalWrite(greenPin, HIGH); //schalte die grüne LED ein
delay(3000); //Pause
//Phase 4: zum Schluss leuchtet die gelbe LED
digitalWrite(redPin, LOW); //schalte die rote LED aus
digitalWrite(yellowPin,HIGH); //schalte die gelbe LED ein
digitalWrite(greenPin, LOW); //schalte die grüne LED aus
delay(1000); //Pause
}Verwante Themen
