B04 Die 3 Watt Power LED
3W LED Module
Einfache visuelle Ausgabe
Wie der Name bereits verrät ist dies eine Hochleistungs-LED mit einer sehr hohen Helligkeit. Mit 3 Watt Leistung übertrifft sie die Leuchtkraft der normalen LED bei weitem! Selbst wenn die LED direkt über das Arduino-Board mit Strom versorgt wird, erreciht sie eine hohe Leuchtkraft. Wir können aber viel mehr aus der Power-LED rausholen!
Das hat aber seinen Preis: Mit dem Strom aus dem Arduino-Board wird das nicht (wirklich) funktionieren. Das stärkste Arduino Board (Mega) bringt insgesamt 200mA auf die Waage. Und das nur, wenn keine anderen Module angeschlossen sind.
Die Power LED hat einen Stromverbrauch zwischen 700 bis 750mA – fast 4 mal soviel. Das heißt wir brauchen eine externe Stromversorgung mit mindestens 700mA (besser mehr) bei maximal 5V Stromversorgung, wenn wir die maximale Lichtintensität rausholen wollen.
Skezifikationen:
- Signalart: Digital
- Spannungsversorgung: 3.3V bis 5V
- Stromverbrauch: 700~750mA
- Leistung: 3W
- Farbtemperatur: 6000~7000K
- Lichtstrom: 180~210lm
- Strahlungswinkel: 140 degree
- Arbeitstemperatur: -50~80℃
- Lagertemperatur: -50~100℃

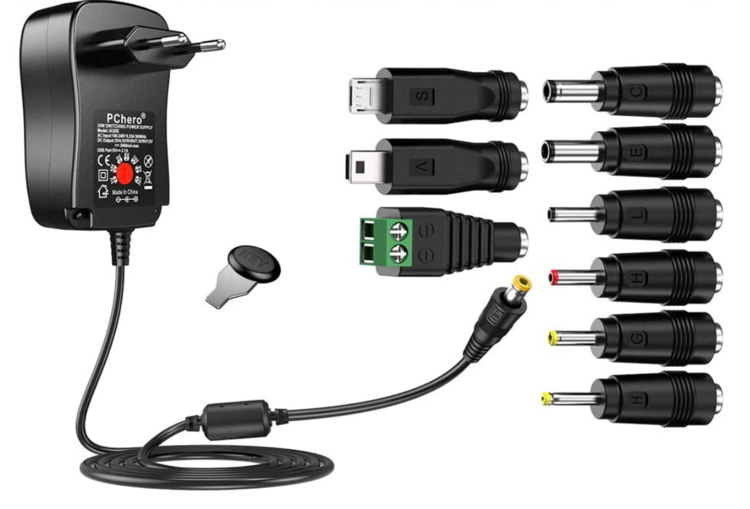

Ein Universal-Adapter
Falls du keinen Universal adapter zu Hause rumliegen hast kannst du diesen hier benutzen. Er hat den Vorteil, dass man ihn für andere Projekte mit unterschiedlichen Spannungen (3V, 4.5V, 5V, 6V, 7.5V, 9V, 12V) und höherem Hunger nach Strom (bis zu 2,1A) verwenden kann. Besonders Vorteilhaft: Er hat ein Aufsteckteil (siehe Bild) welches wir mit dem 3W LED Modul verbinden können.
Aber Vorsicht! Die Einstellung des Adapters darf 5V nicht überschreiten, sonst brennt dir die LED durch.
Ein Smart-Phone-Adapter

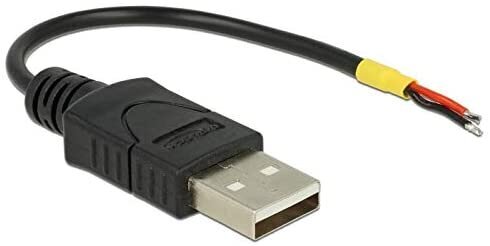

Alternativ kannst du auch ein Standard-Smart-Phone Aufladegerät benutzen. Diese liefern bei 5V genau 1000mA (= A1). Du brauchst dazu noch ein USB-Kabeladapter um den Strom in die 3Watt LED zu bekommen.
Die externe Stromversorgung ist aber nicht genug. Wir brauchen noch eine Zusatzschaltung, die den höheren Strom mit der 3Watt LED verbindet. Hierzu gibt es viele Möglichkeiten. Wir haben im Set bereits eine Lösung: Das Relay Modul || 5V Single Relay Module.
Das Relay wird vom Arduino als Schalter benutzt um externen höhere Stromlasten zu ermöglichen. Es ist so eine Art Strom-Fernsteuerung.

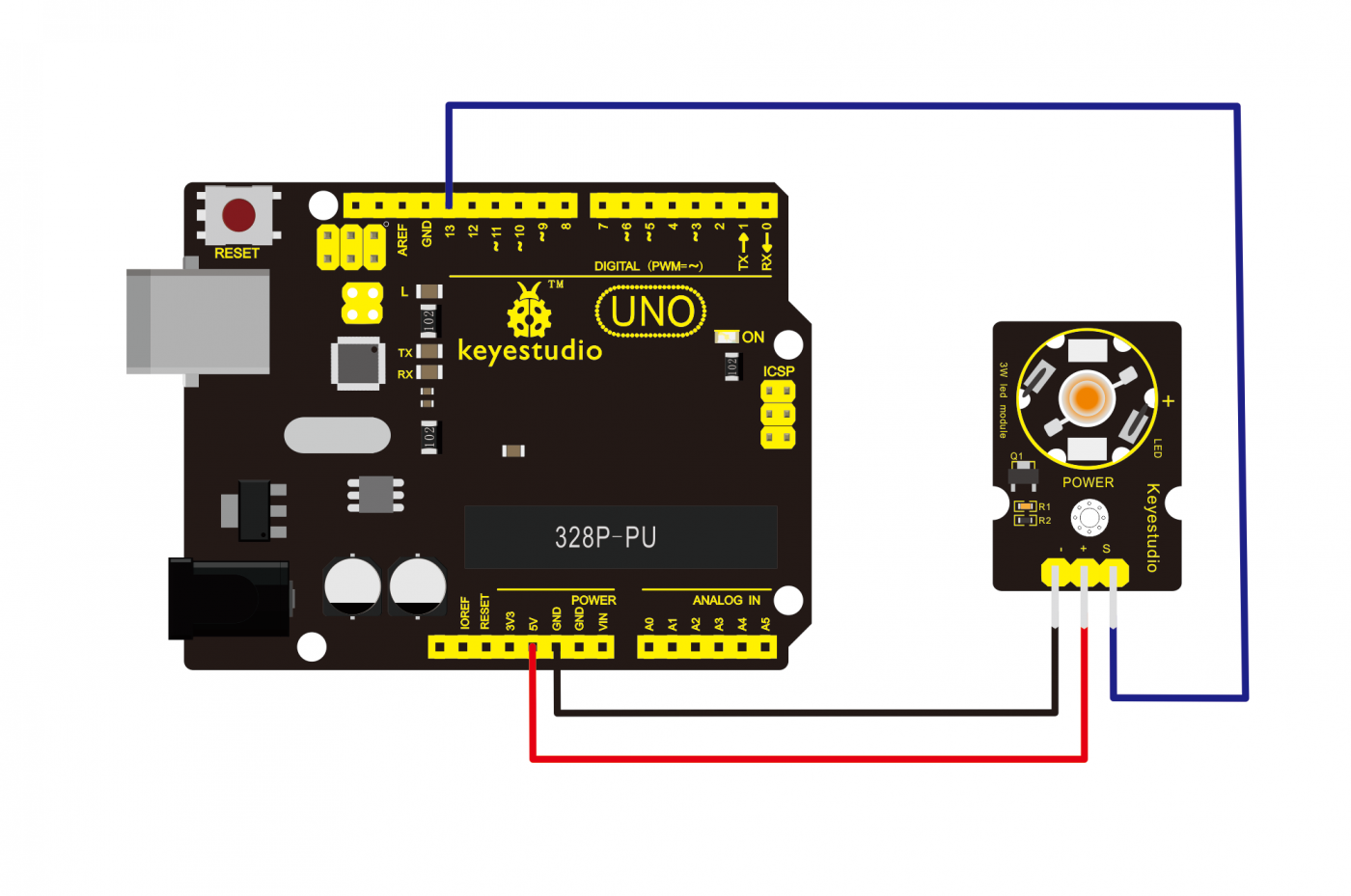

Der Aufbau
Genau genommen sind es zwei von einander getrennte Stromkreise. Der eine Stromkreis kontrolliert den anderen.
#####Bild
Falls du alternativ den niedrigen Strom aus dem Arduino ausprobieren willst, kannst du den Sketch aus Die weiße LED || White LED Module benutzen.
