Für den Erfolg deiner ARDUINO-BOOTCAMP Projekte ist es wichtig, die richtigen Bauteile und Werkzeuge zu wählen. Unsere Einkaufsliste hilft dir dabei, genau das zu finden.
Die Einkaufsliste: Die richtigen Komponenten und Werkzeuge
Für den Erfolg der ARDUINO-BOOTCAMP Projekte benötigst du spezielle Bauteile und Werkzeuge, die du auf unserer Webseite finden kannst. Wir haben eine Einkaufsliste erstellt, die dir die Vorbereitungen vereinfacht. Mach dich vor dem Kauf mit der Liste vertraut. Die Projekte sind so gestaltet, dass sie einfach umzusetzen sind, mit einem Fokus auf Steckverbindungen statt Löten, wobei bei anspruchsvolleren Projekten Löten erforderlich sein kann. Du wirst verschiedene Techniken lernen, einschließlich Kabelverbindungen und Schrumpfschweißen mit einer Mini-Heißluftpistole, um das Löten zu minimieren.
Auf dieser Webseite findest du eine stets aktualisierte Einkaufsliste mit Kostenübersichten für die Projekte aus dem Buch. Direkte Produktlinks werden vermieden, um tote Links zu verhindern; stattdessen bieten wir aktuelle Infos und alternative Bezugsquellen. Möglicherweise bist du gezwungen mehr Komponenten kaufen, als benötigt - nutze dies als Gelegenheit, dein Elektronik-Labor aufzustocken. Die Preise sind Schätzungen und können variieren, überprüfe also die aktuellen Preise vor dem Kauf. Versandkosten sind nicht in den Schätzungen enthalten.
Es ist mir wichtig, dass du so viel wie möglich sparen kannst. Deshalb werde ich versuchen, dir zusätzliche Einkaufsquellen anzugeben, die deutlich kostengünstiger sind als bei Amazon oder anderen Händlern in Deutschland. Die Preise können um bis zu 60% reduziert sein! Zum Beispiel kostet ein 3D-Druckfilament im Durchschnitt inklusive Versand 25€. Ein vergleichbares Filament kann man bei AliExpress mit. etwas Glück in einem europäischen Lager für 8€ finden, mit einer Lieferzeit von 3-4 Tagen.
Elektronische Komponenten: Der Kern unserer Projekte
Die Herzstücke unserer Projekte sind die Mikrocontroller. Für unsere Projekte benötigst du folgende:

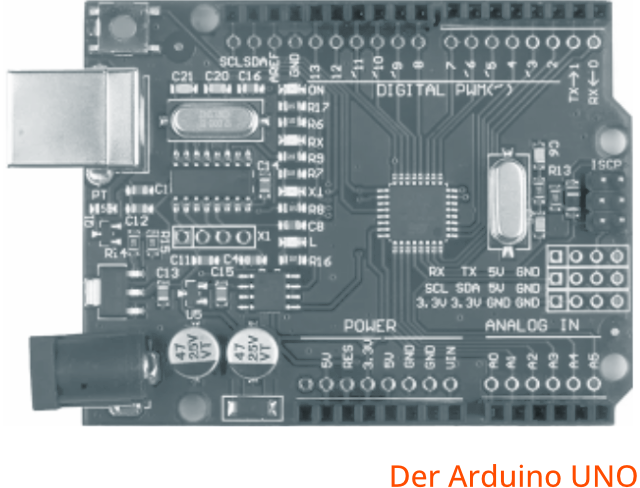

1x Arduino UNO von Elegoo inkl. USB-Kabel 16,99€
Alternative 1: Das original UNO direkt von Arduino. 28,56€
3x Arduino NANO ink. USB-Kabel (St.6,17€) 18,51€
Weiterhin benötigst du diverse Module und Bauteile, die mit den Mikrocontrollern zusammenarbeiten:
3x Servomotor (St. 1,83€) 5,49€.
5x Lichtsensoren (St. 1,04€) 5,20€
1x Piezo-Lautsprecher (St. 0,82€) 1,64€
3x Kippschalter mit Kabel (8x Stück) 8,99€
1x OLED Display 128x64 (St. 2,52€) 2,52€
1x DHT11 Temperatur- und Luftfeuchtigkeit 1,71€
3x Potentiometer (St. 1,04€) 3,12€
Für die Stromversorgung zweier Projekte benötigst du außerdem:
1x Blockbatterien 9V (2x Stück) 20,99€
1x Batterie-CLip 9V (2x Stück) 2,78€
DC-Power-Pigtail-Kabel (10x Stück) 3,39€
Jumper-Wire sind für die Verbindung unserer Komponenten unerlässlich. Es gibt drei grundlegende Kombinationen von Jumper-Verbindungen:
Weiblich zu Weiblich (female to female)
Männlich zu Männlich (male to male)
Männlich zu Weiblich (male to female)
Ein weiblicher Stecker (Buchse) ist darauf ausgelegt, eine Verbindung mit einem männlichen Stecker herzustellen. Im Inneren hat sie Kontakte oder Pins, die eine elektrische Verbindung zu den Stiften des männlichen Steckers herstellen. Bei weiblichen Verbindungen ist zu beachten, dass sie eine Öffnung oder einen Hohlraum haben, in den der männliche Stecker eingeführt wird. Die Kontakte im Inneren sind so angeordnet, dass sie mit den entsprechenden Stiften des männlichen Steckers in Kontakt kommen, um eine stabile elektrische Verbindung herzustellen. Unter diesem Link findest du den Aliexpress-Shop und hier eine Alternative.
Kaufe dort folgende 10cm lange Jumper Wire Kabel:
100x rote male to female (F-F) 4,76€
100x schwarze female to female (F-F) 4,76€
100x gelbe female to female (F-F) 4,76€
Weiterhin brauchen wir die gleichen Kabel in 20cm länge:
100x rote male to female (M-F) 4,76€
100x schwarze female to female (M-F) 4,76€
100x gelbe female to female (M-F) 4,76€
Schrumpfschweißen 8,99€
Mini Heißluftpistole 18,99€
schtuzbrille
schutzbrille für brillenträger
Einkaufsliste für das Löt-Kapitel
Schrumpfschweißen mit Stoßverbindern
Schrumpfverbinder mit Lötzinnring
Diese speziellen Verbinder sind das Herzstück der Schrumpfschweißmethode. Sie enthalten einen dünnen Ring aus Lötzinn, der, wenn er erwärmt wird, schmilzt und so die Kabelenden miteinander verbindet. Der Verbinder selbst schrumpft dabei und sorgt für eine sichere und isolierte Verbindung.
Heißluftpistole 17,99€
Eine Heißluftpistole wird benötigt, um den Schrumpfverbinder zu erwärmen. Durch die Hitze schrumpft der Verbinder um die Kabel und der Lötzinnring im Inneren schmilzt, was eine feste Verbindung zwischen den Kabeln herstellt.
Kabelschneider
Ein Kabelschneider ist unerlässlich, um die Kabel auf die gewünschte Länge präzise zu schneiden. Dieses Werkzeug hilft, saubere Schnitte zu machen, die für eine zuverlässige Verbindung notwendig sind.
Abisolierzange
Mit einer Abisolierzange entfernst du die Isolierung an den Enden der Kabel, die verbunden werden sollen. Eine präzise Abisolierung ist wichtig, um sicherzustellen, dass der Lötzinnring die Kabelenden effektiv verbinden kann.
Schutzbrille
Eine Schutzbrille schützt deine Augen vor der Hitze der Heißluftpistole und vor möglichen Splittern oder Funken, die während des Schrumpfprozesses entstehen können. Sicherheit sollte immer oberste Priorität haben, besonders wenn du mit heißen Werkzeugen arbeitest.
Stahllineal
Feile oder Schleifpapier
Das konventionelle Löten
Links
Alles was du zum 3Drucken brauchst
Prusa Mini+ 3Drucker vormontiert
Prusa Mini+ 3Drucker Bausatz
zusätzliches Druckblech
Filament ABS 1,75mm 1Kg Farbe schwarz
Filament ABS 1,75mm 1Kg Farbe Grau
Filament Vacuum Pumpe von EIBOS mit Beutel
Zahnbesteck zum Entfernen von Stützmaterial
Alkohol zum reinigen des Druckbetts
